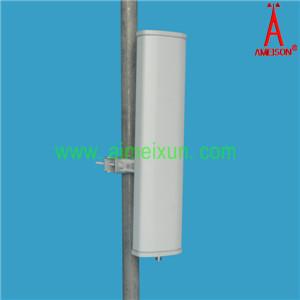

2300-2700MHz定向板状天线
2300-2700MHz Directional Panel Antenna
AMXP-2327V-D 电气参数 Electrical Specifications |
|
频率范围 Frequency range(MHz) |
2300~2700 |
极化方式 Polarization |
垂直Vertical |
增益 Gain(dBi) |
13 |
半功率波瓣宽度half-power beam width() |
H:120 V:14 |
前后比Front-to-back ratio(dB) |
≥18 |
输入阻抗Input Impedance(Ω) |
50 |
电压驻波比 VSWR |
≤1.5 |
上第一副瓣抑制Sidelobe suppression for first sidelobe above horizon |
15 dB |
最大功率Maximum input power(W) |
200 |
雷电保护Lightning protection |
直流接地DC Ground |
机械参数Mechanical Specifications |
|
接头类型Input connector type |
N母头 N Female |
天线尺寸Dimensions-mm (Height/Width/Depth) |
500*114*54 |
包装尺寸Packing size(mm) |
530*130*110 |
天线重量Antenna weight (kg) |
4 |
天线罩材料Radome material |
UPVC |
天线罩颜色Radome color |
灰色Gray |
机械可调倾角Mechanical tilt() |
0~10 |
工作温度Operating temperature:(c) |
-40~60 |
极限风速Rated Wind Velocity(m/s) |
60 |
抱杆直径Mounting hardware(mm) |
¢35~¢75 |
