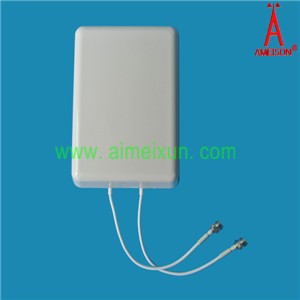

AMXW-7027VS-8 电气参数 Electrical Specifications |
|||
|
端口 Interface |
垂直极化 Vertical |
+45° |
-45° |
|
频率范围 Frequency range（MHz） |
698～960 |
1710～2690 |
1710～2690 |
|
增益 Gain（dBi） |
6 |
8 |
8.5 |
|
半功率波瓣宽度 Half-power beam width（°） |
H：95 V：65 |
H：85 V：60 |
H：80 V：55 |
|
驻波比VSWR |
≤1.8 |
≤1.5 |
≤1.5 |
|
三阶无源互调Third-order Intercept Point（dBm） |
≤-107 |
||
|
隔离度 Isolation between ports （dB） |
≥25 |
||
|
交叉极化鉴别率 Cross-polar ratio（dB） |
≥15@0º ≥10@+/-60º |
||
|
输入阻抗Input Impedance（Ω） |
50 |
||
|
极化方式Polarization |
垂直和水平 Vertical and Horizontal |
||
|
最大功率 Maximum input power（W） |
50 |
||
|
雷电保护Lightning protection |
直流接地 DC Ground |
||
|
接头型号Input connector type |
2xN型母头2xN Female |
||
|
机械参数 Mechanical Specifications |
|||
|
天线尺寸 Dimensions（mm） |
260*170*60 |
||
|
包装尺寸 Dimensions（mm） |
300*184*82 |
||
|
天线重量 Antenna weight（kg） |
0.72 |
||
|
工作温度 Operating temperature（°c） |
-40～60 |
||
|
天线罩材料Radome material |
ABS |
||
|
天线罩颜色Radome color |
白色white |
||
|
安装方式Mounting way |
壁挂式或抱杆式wall-hanging or pole-holding |
||
|
抱杆直径 Mounting hardware（mm） |
￠35～￠50 |
||
