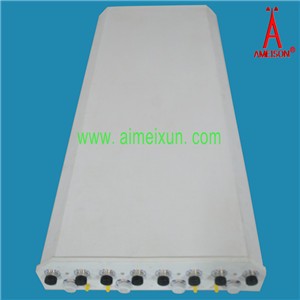

1710-2690MHz Multi-Band Directional Teletilt Antenna
|
AMET-1727QX6515-DE10 电气参数 Electrical Specifications |
||||
|
频率范围 Frequency range（MHz） |
1710-2690 |
1710-2690 |
1710-2690 |
1710-2690 |
|
极化方式 Polarization |
±45º |
±45º |
±45º |
±45º |
|
增益 Gain（dBi） |
14.5 |
14.5 |
145 |
14.5 |
|
半功率波瓣宽度half-power beam width（°） |
Hor:65 Vor:14 |
Hor:65 Vor: 14 |
Hor:65 Vor:14 |
Hor:65 Vor:14 |
|
电气下倾角 Electrical downtilt(°) |
0～10 |
0～10 |
0～10 |
0～10 |
|
前后比Front-to-back ratio（dB） |
≥25 |
|||
|
输入阻抗Input Impedance（Ω） |
50 |
|||
|
电压驻波比 VSWR |
≤1.5 |
|||
|
三阶互调 Intermodulation IM3(dBm) |
≤ -107 |
|||
|
隔离度Isolation between ports |
≥28dB |
|||
|
交叉极化鉴别率Cross-polar ratio |
≥15dB@0º ≥10dB@+/-60º |
|||
|
上第一副瓣抑制Sidelobe suppression for first sidelobe above horizon |
≥16 dB |
|||
|
最大功率Maximum input power（W） |
350 |
|||
|
雷电保护Lightning protection |
直流接地DC Ground |
|||
|
机械参数Mechanical Specifications |
||||
|
接头类型Input connector type |
8×7/16DIN female |
|||
|
接口位置 Connector position |
底部 Bottom |
|||
|
天线尺寸Dimensions-mm (mm) |
700×610×140 |
|||
|
包装尺寸Packing size（mm） |
1050×630×200 |
|||
|
天线重量Antenna weight （Kg） |
12.2 |
|||
|
包装重量 Packing weight (Kg) |
16.7 |
|||
|
天线罩材料Radome material |
FRP |
|||
|
机械可调倾角Mechanical tilt（°） |
0～10 |
|||
|
工作温度Operating temperature（°c） |
-40～+60 |
|||
|
极限风速Rated Wind Velocity（m/s） |
60 |
|||
|
抱杆直径Mounting hardware（mm） |
￠50～￠115 |
|||
