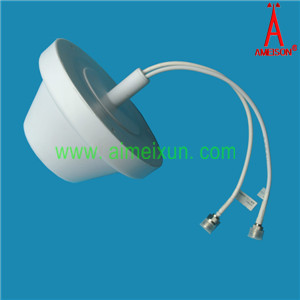

806-2690MHz全向吸顶天线
|
AMXC-8027VH-4 电气参数 Electrical Specifications |
||
|
端口 Interface |
垂直极化 Vertical |
水平极化 Horizontal |
|
频率范围 Frequency range（MHz） |
806～960/1710～2690 |
1710～2690 |
|
增益 Gain（dBi） |
2 / 3 |
4 |
|
半功率波瓣宽度 Half-power beam width（°） |
H：360 V：90/60 |
H：360 V：55 |
|
驻波比VSWR |
≤1.5 |
≤1.5 |
|
三阶无源互调Third-order Intercept Point（dBm） |
≤-97 |
|
|
隔离度 Isolation between ports （dB） |
≥25 |
|
|
交叉极化鉴别率 Cross-polar ratio（dB） |
≥15@0º ≥10@+/-60º |
|
|
输入阻抗Input Impedance（Ω） |
50 |
|
|
极化方式Polarization |
垂直和水平 Vertical and Horizontal |
|
|
最大功率 Maximum input power（W） |
50 |
|
|
雷电保护Lightning protection |
直流接地 DC Ground |
|
|
接头型号Input connector type |
2xN型母头2xN Female |
|
|
机械参数 Mechanical Specifications |
||
|
天线尺寸 Dimensions（mm） |
Φ195*102 |
|
|
天线重量 Antenna weight（kg） |
0.45 |
|
|
工作温度 Operating temperature（°c） |
-40～60 |
|
|
天线罩材料Radome material |
ABS |
|
|
天线罩颜色Radome color |
白色white |
|
|
安装方式Mounting way |
螺母紧固fastened with screw nuts |
|
