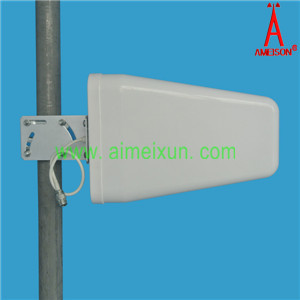

806-2700MHz对数周期天线
806-2700MHz Logarithmic Periodic Antenna
|
AMXL-8027-9
电气参数 Electrical Specifications
|
|
频率范围 Frequency range（MHz）
|
806～960/1710～2700
|
|
带宽 Bandwidth（MHz）
|
154/990
|
|
增益 Gain（dBi）
|
8/9
|
|
半功率波瓣宽度 Half-power beam width（°）
|
H：90/70 V：60/55
|
|
驻波比VSWR
|
≤1.5
|
|
输入阻抗Input Impedance（Ω）
|
50
|
|
极化方式Polarization
|
垂直Vertical
|
|
最大功率 Maximum input power（W）
|
50
|
|
雷电保护Lightning protection
|
直流接地 DC Ground
|
|
接头型号Input connector type
|
N型母头N Female
|
|
机械参数 Mechanical Specifications
|
|
天线尺寸 Dimensions (mm)
|
295*205*65
|
|
天线重量 Antenna weight（kg）
|
0.75
|
|
工作温度 Operating temperature（°c）
|
-40～60
|
|
极限风速Rated Wind Velocity（m/s）
|
60
|
|
天线罩材料Radome material
|
ABS
|
|
天线罩颜色Radome color
|
白色white
|
|
抱杆直径 Mounting hardware（mm）
|
￠35-￠50
|
