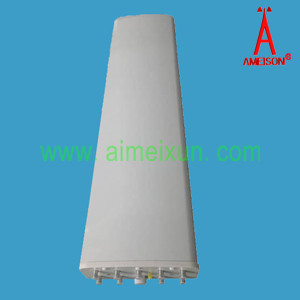

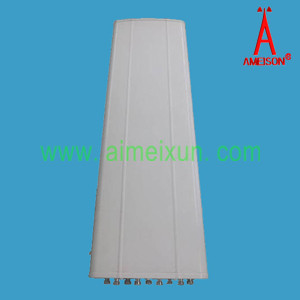

产品名称： TD-SCDMA双极化智能电调天线
产品型号：AMTD-1820X-14.5NE12
|
通用参数
|
参数（单位）
|
指标
|
指标
|
||
|
垂直面电调角范围（o）
|
2～12
|
2～12
|
|||
|
工作频段（MHz）
|
1880～1920 (F)
|
2010～2025 (A)
|
|||
|
电下倾角精度（o）
|
±1
|
±1
|
|||
|
校准与电气参数
|
校准端口至各辐射端口的耦合度（dB）
|
-26±2
|
-26±2
|
||
|
校准端口至各辐射端口的幅度最大偏差（dB）
|
≤0.7
|
≤0.7
|
|||
|
校准端口至各辐射端口的相位最大偏差（o）
|
≤5
|
≤5
|
|||
|
校准端口及辐射端口电压驻波比
|
≤1.5
|
≤1.5
|
|||
|
平均功率容限
|
≥25W
|
||||
|
同极化辐射端口之间的隔离（dB）
|
2度下倾
|
≥20dB
|
|||
|
3度～6度下倾
|
≥25dB
|
||||
|
7度～12下倾
|
≥28dB
|
||||
|
异极化辐射端口之间的隔离度（dB）
|
2度下倾
|
≥25dB
|
|||
|
3度～6度下倾
|
≥28dB
|
||||
|
7度～12下倾
|
≥30dB
|
||||
|
辐 射
参 数
|
单
元
波
束
|
水平面半功率波束宽度
|
100°±15°
|
90°±15°
|
|
|
单元波束增益
|
≥13.5dBi
|
≥14.5dBi
|
|||
|
交叉极化比（轴向）
|
≥18dB
|
≥18dB
|
|||
|
交叉极化比（±60°）
|
≥10dB
|
||||
|
前后比
|
≥23dB
|
≥23dB
|
|||
|
广
播
波
束
|
水平面半功率波束宽度
|
65°±5°
|
65°±5°
|
||
|
广播波束增益
|
≥13.5dBi
|
≥14.5dBi
|
|||
|
波束±60°边缘功率下降
|
12±2dB
|
12±2dB
|
|||
|
垂直面半功率波束宽度
|
≥7°
|
≥6.5°
|
|||
|
交叉极化比（轴向）
|
≥22dB
|
≥22dB
|
|||
|
交叉极化比（±20°）
|
≥20dB
|
≥20dB
|
|||
|
交叉极化（±60°）
|
≥10dB
|
||||
|
前后比
|
≥28dB
|
≥28dB
|
|||
|
上旁瓣抑制
|
≤-16dB
|
||||
|
下部第一零点填充（参考）
|
≥-18dB
|
≥-18dB
|
|||
|
业
务
波
束
|
0°指向波束增益
|
≥19.5dBi
|
≥20.5dBi
|
||
|
0°指向波束水平面半功率波束宽度
|
≤ 29°
|
≤26°
|
|||
|
0°指向波束水平面副瓣电平
|
≤-12dB
|
≤-12dB
|
|||
|
±60°指向波束增益
|
≥17dBi
|
≥17dBi
|
|||
|
±60°指向波束水平面半功率波束宽度
|
≤32°
|
≤32°
|
|||
|
±60°指向波束水平面副瓣电平
|
≤-5dB
|
≤-5dB
|
|||
|
0°交叉极化比（轴向）
|
≥22dB
|
≥22dB
|
|||
|
0°前后比
|
≥28dB
|
≥28dB
|
|||
|
|
|||||
|
机械指标
|
||
|
极化方式
|
±45°
|
|
|
输入阻抗
|
50Ω
|
|
|
功率容限
|
单元端口
|
50W
|
|
校准端口
|
2W
|
|
|
接口类型
|
9×N-Female
|
|
|
接口位置
|
底部
|
|
|
外罩材质
|
UPVC
|
|
|
防护等级
|
IP55
|
|
|
天线重量（kg）
|
22.5
|
|
|
包装重量（kg）
|
29.5
|
|
|
风载面（m²）
|
0.45
|
|
|
抗风速（m/s）
|
60
|
|
|
机械下倾角（°）
|
0～15
|
|
|
天线尺寸(L×W×H)（mm）
|
1400×300×150
|
|
|
包装尺寸(L×W×H)（mm）
|
1640×320×200
|
|
|
工作温度范围（℃）
|
-55～+65
|
|
|
抱杆安装（mm）
|
φ50～φ115
|
|
|
雷电防护
|
直流接地
|
|
