TD-LTE(FAD)智能天线

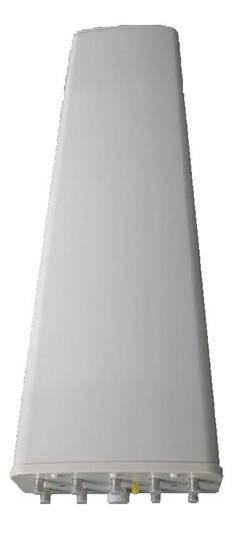

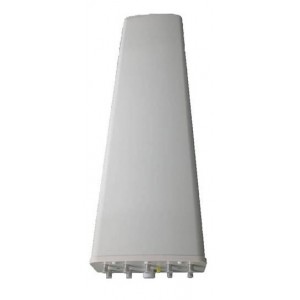

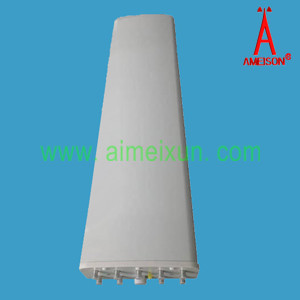

产品名称：TD-LTE双极化智能电调天线

产品描述

产品名称： TD-D双极化智能电调天线
产品型号：AMTD-1826X-14.5NE12

一、产品电气指标

通用参数	参数（单位）			指标	指标		指标
	垂直面电调角范围（^o）			2～12	2～12		2～12
	工作频段（MHz）			1880～1920 (F)	2010～2025 (A)		2555～2635 (D)
	电下倾角精度（^o）			±1	±1		±1
校准与电气参数	校准端口至各辐射端口的耦合度（dB）			-26±2	-26±2		-26±2
	校准端口至各辐射端口的幅度最大偏差（dB）			≤0.7	≤0.7		≤0.7
	校准端口至各辐射端口的相位最大偏差（^o）			≤5	≤5		≤5
	校准端口及辐射端口电压驻波比			≤1.5	≤1.5		≤1.5
	平均功率容限			≥25W	≥25W		≥25W
	同极化辐射端口之间的隔离（dB）		2度下倾	≥20dB
			3度～6度下倾	≥25dB
			7度～12下倾	≥28dB
	异极化辐射端口之间的隔离度（dB）		2度下倾	≥25dB
			3度～6度下倾	≥28dB
			7度～12下倾	≥30dB
辐射参数	单元波束	水平面半功率波束宽度		100°±15°	90°±15°			65°±15°
		单元波束增益		≥13.5dBi	≥14.5dBi			≥15.5dBi
		交叉极化比（轴向）		≥18dB	≥18dB			≥18dB
		交叉极化比（±60°）		≥10dB	≥10dB			≥10dB
		前后比		≥23dB	≥23dB			≥25dB
	广播波束	水平面半功率波束宽度		65°±5°	65°±5°			65°±5°
		广播波束增益		≥13.5dBi	≥14.5dBi			≥15dBi
		波束±60°边缘功率下降		12±2dB	12±2dB			12±2dB
		垂直面半功率波束宽度		≥7°	≥6.5°			≥5°
		交叉极化比（轴向）		≥22dB	≥22dB			≥22dB
		交叉极化比（±20°）		≥20dB	/			≥22dB
		交叉极化（±60°）		≥10dB
		前后比		≥28dB		≥28dB		≥28dB
		上旁瓣抑制		≤-15dB		≤-15dB		≤-15dB
		下部第一零点填充（参考）		≥-18dB		≥-18dB		≥-18dB
	业务波束	0°指向波束增益		≥19.5dBi		≥20.5dBi		≥21dBi
		0°指向波束水平面半功率波束宽度		≤ 29°		≤26°		≤25°
		0°指向波束水平面副瓣电平		≤-12dB		≤-12dB		≤-12dB
		±60°指向波束增益		≥17dBi		≥17dBi		≥17dBi
		±60°指向波束水平面半功率波束宽度		≤32°		≤32°		≤23°
		±60°指向波束水平面副瓣电平		≤-5dB		≤-5dB		≤0dB
		0°交叉极化比（轴向）		≥22dB		≥22dB		≥22dB
		0°前后比		≥28dB		≥28dB		≥28dB

二、产品机械指标

机械指标
极化方式	±45°
输入阻抗	50Ω
功率容限	单元端口	50W
	校准端口	2W
接口类型	9×N-Female
接口位置	底部
外罩材质	UPVC
防护等级	IP55
天线重量（kg）	22.5
包装重量（kg）	29.5
风载面（m²）	0.45
抗风速（m/s）	60
机械下倾角（°）	0～15
天线尺寸(L×W×H)（mm）	1400×310×150
包装尺寸(L×W×H)（mm）	1640×320×200
工作温度范围（℃）	-55～+65
抱杆安装（mm）	φ50～φ115
雷电防护	直流接地
