698-2690MHz

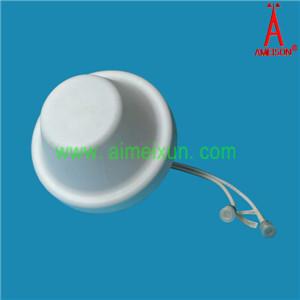

产品名称:698-2690MHz全向双极化吸顶天线
应用Application:
● 室内全向覆盖 Indoor omnidirectional coverage
● GSM/CDMA/PCS/3G/WLAN/4GLTE系统
GSM/CDMA/PCS/3G/WLAN/4GLTE system
  • 产品描述

698-2690MHz全向双极化吸顶天线

698-2690MHz Omnidirectional Ceiling Antenna

AMXC-7027VH-4

电气参数 Electrical Specifications

端口 Interface

垂直极化 Vertical

水平极化 Horizontal

频率范围 Frequency rangeMHz

698960

17102690

17102690

增益 GaindBi

2

3

4

半功率波瓣宽度 Half-power beam width°

H360   V90/60

H360   V55

驻波比VSWR

 ≤1.8

≤1.5

≤1.5

三阶无源互调Third-order Intercept PointdBm

≤-97

隔离度 Isolation between ports dB

≥25

交叉极化鉴别率 Cross-polar ratiodB

≥15@0º     ≥10@+/-60º

输入阻抗Input ImpedanceΩ

50

极化方式Polarization

垂直和水平 Vertical and Horizontal

最大功率 Maximum input powerW

50

雷电保护Lightning protection

直流接地 DC Ground

接头型号Input connector type

2xN型母头2xN Female

机械参数 Mechanical Specifications

天线尺寸 Dimensionsmm

Φ195*102

天线重量 Antenna weightkg

0.45

工作温度 Operating temperature°c

-4060

天线罩材料Radome material

ABS

天线罩颜色Radome color

白色white

安装方式Mounting way

螺母紧固fastened with screw nuts
