1710-2170MHz电调天线

产品名称:1710-2170MHz多频双极化定向电调天线
应用Application:
●WCDMA/DCS/PCS/PHS/3G系统
WCDMA/DCS/PCS/PHS/3G system
● 无线通信和数据传输系统
Wireless communication and data transmission system
  • 产品描述

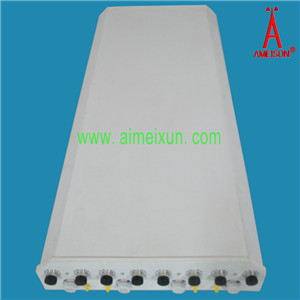

 1710-2170MHz多频双极化定向电调天线

1710-2170MHz Multi-Band  Directional Teletilt Antenna

AMET-1721QX6518-DE10

电气参数  Electrical Specifications

频率范围 Frequency rangeMHz

1710-2170

1710-2170

1710-2170

1710-2170

极化方式 Polarization

±45º

±45º

±45º

±45º

增益 GaindBi

17.5

18

17.5

18

半功率波瓣宽度half-power beam width°

Hor:65

Vor:7.5

Hor:62

 Vor: 7

Hor:65

Vor:7.5

Hor:62

Vor: 7

电气下倾角 Electrical downtilt(°)

010

010

010

010

前后比Front-to-back ratiodB

≥25

输入阻抗Input ImpedanceΩ

50

电压驻波比 VSWR

≤1.5

三阶互调 Intermodulation IM3(dBm)

-107

隔离度Isolation between ports

≥28dB

交叉极化鉴别率Cross-polar ratio

≥15dB@0º     ≥10dB@+/-60º

上第一副瓣抑制Sidelobe suppression for first sidelobe above horizon

16 dB

最大功率Maximum input powerW

350

雷电保护Lightning protection

直流接地DC Ground

机械参数Mechanical Specifications

接头类型Input connector type

8×7/16DIN female

接口位置 Connector position

底部 Bottom

天线尺寸Dimensions-mm (mm)

1400×610×140

包装尺寸Packing sizemm

 1745×630×200

天线重量Antenna weight Kg

22.5

包装重量 Packing weight (Kg)

30

天线罩材料Radome material

FRP

机械可调倾角Mechanical tilt°

010

工作温度Operating temperature°c

-40+60

极限风速Rated Wind Velocitym/s

60

抱杆直径Mounting hardwaremm

50115
