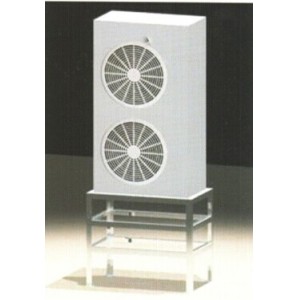

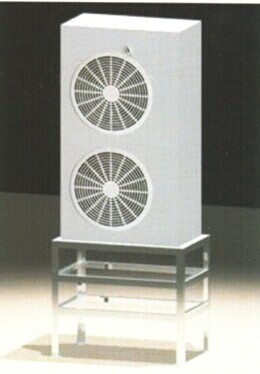

820-960MHz一体化空调型美化天线
820-960MHz Integrated Air-conditioner
Camouflage Antenna
|
AMCK-0809X6515-DE14
电气参数 Electrical Specifications
|
|
频率范围 Frequency range（MHz）
|
820-880
|
890-960
|
|
极化方式 Polarization
|
±45º
|
±45º
|
|
增益 Gain（dBi）
|
14.5
|
14.5
|
|
半功率波瓣宽度half-power beam width（°）
|
Hor:65
Vor:16
|
Hor:65
Vor: 15
|
|
电气下倾角 Electrical downtilt(°)
|
0～14
|
0～14
0～10
|
|
前后比Front-to-back ratio（dB）
|
≥25
|
|
输入阻抗Input Impedance（Ω）
|
50
|
|
电压驻波比 VSWR
|
≤1.5
|
|
三阶互调 Intermodulation IM3(dBm)
|
≤ -107
|
|
隔离度Isolation between ports
|
≥28dB
|
|
交叉极化鉴别率Cross-polar ratio
|
≥15dB@0º ≥10dB@+/-60º
|
|
上第一副瓣抑制Sidelobe suppression for first sidelobe above horizon
|
≥16 dB
|
|
最大功率Maximum input power（W）
|
250
|
|
雷电保护Lightning protection
|
直流接地DC Ground
|
|
机械参数Mechanical Specifications
|
|
内含天线数
|
1～2
|
|
水平可调角范围
|
±45°
|
|
机械倾角
|
0～8°
|
|
天线尺寸Dimensions-mm (mm)
|
950*600*2500
|
|
天线重量Antenna weight （Kg）
|
|
|
天线罩材料Radome material
|
玻璃钢
|
|
外罩表面处理
|
烤漆（可定制颜色）
|
|
工作温度Operating temperature（°c）
|
-40～60
|
|
极限风速Rated Wind Velocity（m/s）
|
60
|
|
安装方式
|
|
|
维护方式
|
侧面维护门
|
