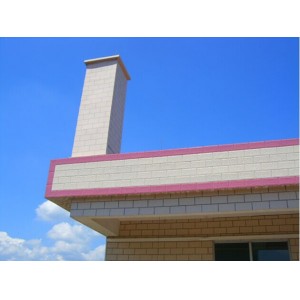

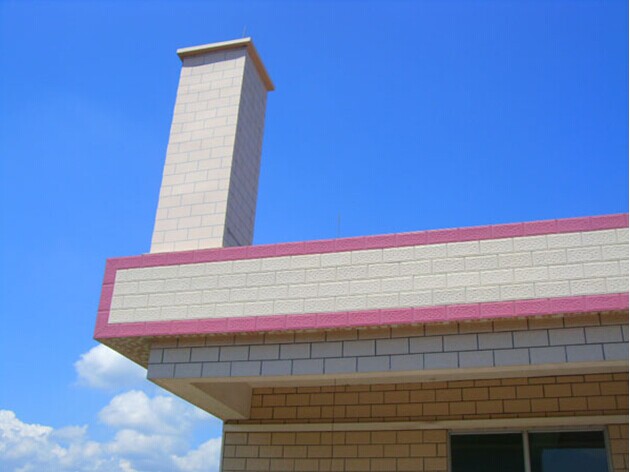

820-960MHz一体化方柱型美化天线
820-960MHz Integrated Square-Column Shape
Camouflage Antenna
AMCF-8090X6515-DE14
|
AMCF-0809X6515-DE14
电气参数 Electrical Specifications
|
|
频率范围 Frequency range（MHz）
|
820-880
|
870-960
2490-2600
|
|
极化方式 Polarization
|
±45º
|
±45º
±45º
|
|
增益 Gain（dBi）
|
14.5
|
14.5
18
|
|
半功率波瓣宽度half-power beam width（°）
|
Hor:68
Vor:16
|
Hor:65
Vor: 15
Hor:62
Vor: 6
|
|
电气下倾角 Electrical downtilt(°)
|
0～14
|
0～14
0～10
|
|
前后比Front-to-back ratio（dB）
|
≥25
|
|
输入阻抗Input Impedance（Ω）
|
50
|
|
电压驻波比 VSWR
|
≤1.5
|
|
三阶互调 Intermodulation IM3(dBm)
|
≤ -107
|
|
隔离度Isolation between ports
|
≥28dB
|
|
交叉极化鉴别率Cross-polar ratio
|
≥15dB@0º ≥10dB@+/-60º
|
|
上第一副瓣抑制Sidelobe suppression for first sidelobe above horizon
|
≥16 dB
|
|
最大功率Maximum input power（W）
|
250
|
|
雷电保护Lightning protection
|
直流接地DC Ground
|
|
机械参数Mechanical Specifications
|
|
接头类型Input connector type
|
2×7/16DIN female
|
|
接口位置 Connector position
|
底部 Bottom
|
|
内含天线数
|
1
|
|
水平可调角范围
|
±45°(手调)
|
|
天线尺寸Dimensions-mm (mm)
|
400×400×2000
|
|
天线重量Antenna weight （Kg）
|
39
|
|
天线罩材料Radome material
|
玻璃钢
|
|
外罩表面处理
|
烤漆
|
|
天线外罩抗老化
|
保用10年
|
|
|
GB8624-1997难燃一级
|
|
耐酸碱度
|
两年之内无明显褪色
|
|
防紫外线
|
一年之内不变色
|
|
工作温度Operating temperature（°c）
|
-40～60
|
|
极限风速Rated Wind Velocity（m/s）
|
60
|
|
相对湿度
|
8%～98%
|
|
摄冰厚度
|
10mm不被破坏
|
|
大气压
|
70~106kpa
|
|
防水等级
|
IP55
|
|
其他要求
|
整体防腐防锈
|
|
安装方式
|
|
|
维护方式
|
底部维护门
|
