1710-2690MHz

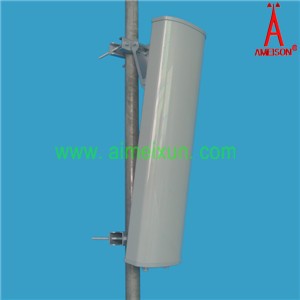

产品名称:1710-2700MHz定向板状天线
应用Application:
● DCS,PCS,3GWLAN/LTE系统DCS,PCS,3G WLAN/LTE system
● 无线通信和数据传输系统 Wireless communication and data
transmission system
  • 产品描述
 1710-2700MHz定向板状天线

1710-2700MHz Directional Panel Antenna

AMXP-1727VH-D15L65

电气参数  Electrical Specifications

频率范围 Frequency rangeMHz

17102700

极化方式 Polarization

垂直和水平 Vertical and Horizontal

增益 GaindBi

2×15

半功率波瓣宽度half-power beam width°

H:65   V:14

前后比Front-to-back ratiodB

≥25

输入阻抗Input ImpedanceΩ

50

电压驻波比 VSWR

≤1.5

隔离度Isolation between ports

≥28dB

交叉极化鉴别率Cross-polar ratio

≥15dB@0º     ≥10dB@+/-60º

上第一副瓣抑制Sidelobe suppression for first sidelobe above horizon

15 dB

最大功率Maximum input powerW

200

雷电保护Lightning protection

直流接地DC Ground

机械参数Mechanical Specifications

接头类型Input connector type

2-N母头  2-N Female

天线尺寸Dimensions-mm (Height/Width/Depth)

660*175*80

包装尺寸Packing sizemm

 690*200*150

天线重量Antenna weight kg

4.5

天线罩材料Radome material

UPVC

天线罩颜色Radome color

灰色Gray

机械可调倾角Mechanical tilt°

010

工作温度Operating temperature°c

-4060

极限风速Rated Wind Velocitym/s

60

抱杆直径Mounting hardwaremm

3575
