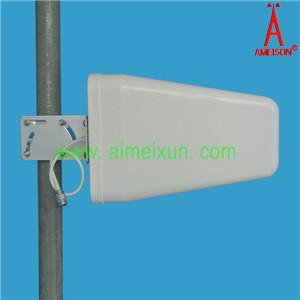

806-2500MHz Logarithmic Periodic Antenna
|
AMXL-8025-9 电气参数 Electrical Specifications |
|
|
频率范围 Frequency range（MHz） |
806～960/1710～2500 |
|
带宽 Bandwidth（MHz） |
154/790 |
|
增益 Gain（dBi） |
8/9 |
|
半功率波瓣宽度 Half-power beam width（°） |
H：90/70 V：60/55 |
|
驻波比VSWR |
≤1.5 |
|
三阶互调 Intermodulation IM3(dBm) |
≤ -97 |
|
输入阻抗Input Impedance（Ω） |
50 |
|
极化方式Polarization |
垂直Vertical |
|
最大功率 Maximum input power（W） |
50 |
|
雷电保护Lightning protection |
直流接地 DC Ground |
|
接头型号Input connector type |
N型母头N Female |
|
机械参数 Mechanical Specifications |
|
|
天线尺寸 Dimensions (mm) |
295*205*65 |
|
天线重量 Antenna weight（kg） |
0.75 |
|
工作温度 Operating temperature（°c） |
-40～60 |
|
极限风速Rated Wind Velocity（m/s） |
60 |
|
天线罩材料Radome material |
ABS |
|
天线罩颜色Radome color |
白色white |
|
抱杆直径 Mounting hardware（mm） |
￠35-￠50 |
