800-2700MHz基站天线

产品名称:806-2700MHz定向板状天线
应用Application:
● CDMA/GSM/PCS/3G/WLAN/LTE 系统
CDMA/GSM/PCS/3G/WLAN/LTE system
● 无线通信和数据传输系统
Wireless communication and data transmission system
  • 产品描述

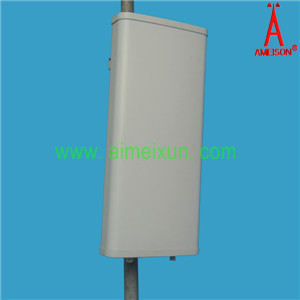

 806-2700MHz定向板状天线

806-2700MHz Directional Panel Antenna

AMXP-8027S-D1012L65

电气参数  Electrical Specifications

频率范围 Frequency range

806960

17102700

极化方式 Polarization

±45º

增益 GaindBi

10

12

半功率波瓣宽度half-power beam width

H:65   V:50

H:65   V:30

前后比Front-to-back ratiodB

≥25

≥25

输入阻抗Input ImpedanceΩ

50

隔离度Isolation between ports

≥28dB

交叉极化鉴别率Cross-polar ratio

≥15dB@0º     ≥10dB@+/-60º

上第一副瓣抑制Sidelobe suppression for first sidelobe above horizon

15 dB

电压驻波比 VSWR

≤1.5

≤1.5

最大功率Maximum input powerW

400

200

雷电保护Lightning protection

直流接地DC Ground

机械参数Mechanical Specifications

接头类型Input connector type

                    2- N母头  2-N Female

天线尺寸Dimensions-mm (Height/Width/Depth)

660*280*80

包装尺寸Packing sizemm

700*320*160

天线重量Antenna weight kg

6

天线罩材料Radome material

UPVC

天线罩颜色Radome color

灰色Gray

机械可调倾角Mechanical tilt°

010

工作温度Operating temperature°c

-4060

极限风速Rated Wind Velocitym/s

60

抱杆直径Mounting hardwaremm

3590
