806-960MHz基站天线

产品名称:806-960MHz定向板状天线
应用Application:
● CDMA,GSM系统 CDMA,GSM system
● 无线通信和数据传输系统
Wireless communication and data transmission system
  • 产品描述

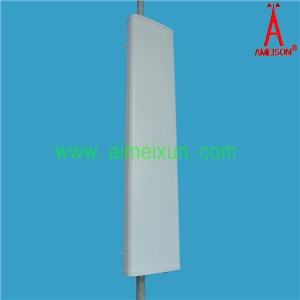

 806-960MHz定向板状天线

806-960MHz Directional Panel Antenna

AMXP-8289S-D15L65

电气参数  Electrical Specifications

频率范围 Frequency rangeMHz

824896

极化方式 Polarization

±45º

增益 GaindBi

2×15

半功率波瓣宽度Half-power beam width°

H:65   V:14

前后比Front-to-back ratiodB

≥25

输入阻抗Input ImpedanceΩ

50

电压驻波比 VSWR

≤1.5

隔离度Isolation between ports

≥28dB

交叉极化鉴别率Cross-polar ratio

≥15dB@0º     ≥10dB@+/-60º

上第一副瓣抑制Sidelobe suppression for first sidelobe above horizon

15 dB

最大功率Maximum input powerW

400

雷电保护Lightning protection

直流接地DC Ground

机械参数Mechanical Specifications

接头类型Input connector type

2-N母头  2-N Female

天线尺寸Dimensions-mm (Height/Width/Depth)

1300*280*80

包装尺寸Packing sizemm

1350*320*160

天线重量Antenna weight kg

8.3

天线罩材料Radome material

UPVC

天线罩颜色Radome color

灰色Gray

机械可调倾角Mechanical tilt°

010

工作温度Operating temperature°c

-4060

极限风速Rated Wind Velocitym/s

60

抱杆直径Mounting hardwaremm

3590
