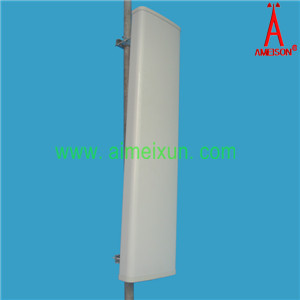

806-960MHz Directional Panel Antenna
|
AMXP-8090V-D 电气参数 Electrical Specifications |
|
|
频率范围 Frequency range（MHz） |
806～960 |
|
极化方式 Polarization |
垂直Vertical |
|
增益 Gain（dBi） |
16.5 |
|
半功率波瓣宽度Half-power beam width（°） |
H:90 V:7 |
|
前后比Front-to-back ratio（dB） |
≥23 |
|
输入阻抗Input Impedance（Ω） |
50 |
|
电压驻波比 VSWR |
≤1.5 |
|
上第一副瓣抑制Sidelobe suppression for first sidelobe above horizon |
15 dB |
|
最大功率Maximum input power（W） |
400 |
|
雷电保护Lightning protection |
直流接地DC Ground |
|
机械参数Mechanical Specifications |
|
|
接头类型Input connector type |
N母头 N Female |
|
天线尺寸Dimensions-mm (Height/Width/Depth) |
2430*280*125 |
|
包装尺寸Packing size（mm） |
2480*320*210 |
|
天线重量Antenna weight （kg） |
15 |
|
天线罩材料Radome material |
UPVC |
|
天线罩颜色Radome color |
灰色Gray |
|
机械可调倾角Mechanical tilt（°） |
0～10 |
|
工作温度Operating temperature（°c） |
-40～60 |
|
极限风速Rated Wind Velocity（m/s） |
60 |
|
抱杆直径Mounting hardware（mm） |
￠35～￠90 |
