2.4/5.8G基站天线

产品名称:2400-5850MHz定向板状天线
应用Application:
● 2.4 GHz WLAN 系统 2.4 GHz WLAN system
● 2.4 GHz ISM 频段 2.4GHz ISM band
● WiFi 系统 Wi-Fi system
● 5.8 GHz WLAN 系统 5.8 GHz WLAN system
● 5.8 GHz ISM 频段 5.8 GHz ISM band
  • 产品描述

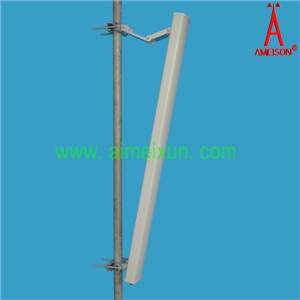

2400-5850MHz定向板状天线

2400-5850MHz Directional Panel Antenna

AMXP-2458V2H2-D1817L65

电气参数  Electrical Specifications

频率范围 Frequency rangeMHz

24002500

57255850

极化方式 Polarization

垂直和水平极化Vertical and horizontal

增益 GaindBi

2×18

2×17

半功率波瓣宽度half-power beam width

H:65   V:7

H:65   V:7

前后比Front-to-back ratiodB

≥25

≥25

输入阻抗Input ImpedanceΩ

50

隔离度Isolation between portsdB

≥28

交叉极化鉴别率Cross-polar ratiodB

≥15@0º     ≥10@+/-60º

上第一副瓣抑制Sidelobe suppression for first sidelobe above horizondB

15

电压驻波比 VSWR

≤1.5

≤1.5

最大功率Maximum input powerW

200

100

雷电保护Lightning protection

直流接地DC Ground

机械参数Mechanical Specifications

接头类型Input connector type

4×N母头  4×N Female

天线尺寸Dimensions-mm (Height/Width/Depth)

1350*128*58

包装尺寸Packing sizemm

1400*170*150

天线重量Antenna weightkg

7.2

天线罩材料Radome material

UPVC

天线罩颜色Radome color

灰色Gray

机械可调倾角Mechanical tilt°

010

工作温度Operating temperature°c

-4060

极限风速Rated Wind Velocitym/s

60

抱杆直径Mounting hardwaremm

3575
