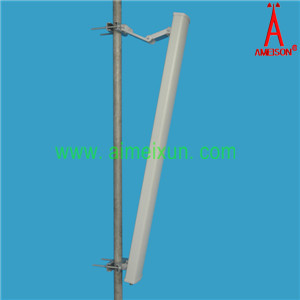

2400-5850MHz定向板状天线
|
AMXP-2458VH-D16L120 电气参数 Electrical Specifications |
||
|
频率范围 Frequency range（MHz） |
2400～2500 |
5725～5850 |
|
极化方式 Polarization |
垂直和水平极化Vertical and horizontal |
|
|
增益 Gain（dBi） |
2×16 |
2×16 |
|
半功率波瓣宽度half-power beam width（0°） |
H:120 V:7 |
H:120 V:7 |
|
前后比Front-to-back ratio（dB） |
≥18 |
≥18 |
|
输入阻抗Input Impedance（Ω） |
50 |
|
|
隔离度Isolation between ports（dB） |
≥28 |
|
|
交叉极化鉴别率Cross-polar ratio（dB） |
≥15@0º ≥10@+/-60º |
|
|
上第一副瓣抑制Sidelobe suppression for first sidelobe above horizon（dB） |
15 |
|
|
电压驻波比 VSWR |
≤1.5 |
≤1.5 |
|
最大功率Maximum input power（W） |
200 |
200 |
|
雷电保护Lightning protection |
直流接地DC Ground |
|
|
机械参数Mechanical Specifications |
||
|
接头类型Input connector type |
4×N母头 4×N Female |
|
|
天线尺寸Dimensions-mm (Height/Width/Depth) |
1500*130*62 |
|
|
包装尺寸Packing size（mm） |
1550*170*150 |
|
|
天线重量Antenna weight （kg） |
8.5 |
|
|
天线罩材料Radome material |
UPVC |
|
|
天线罩颜色Radome color |
灰色Gray |
|
|
机械可调倾角Mechanical tilt（°） |
0～10 |
|
|
工作温度Operating temperature（°c） |
-40～60 |
|
|
极限风速Rated Wind Velocity（m/s） |
60 |
|
|
抱杆直径Mounting hardware（mm） |
￠35～￠90 |
|
