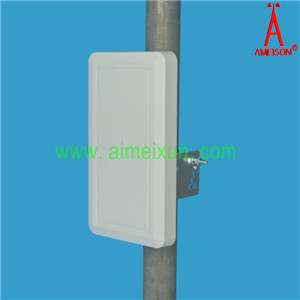

2.4/5.8G mimo天线

AMXW-2458V2H2-D811L60

电气参数  Electrical Specifications

频率范围 Frequency range（MHz）

2400～2500 / 5725～5850

极化方式 Polarization

垂直和水平Vertical and Horizontal

增益 Gain（dBi）

2×8 / 2×11

半功率波瓣宽度Half-power beam width（°）

H: 60/60   V: 58/30

前后比Front-to-back ratio（dB）

≥25

输入阻抗Input Impedance（Ω）

50

电压驻波比 VSWR

≤1.5

隔离度Isolation between ports

≥28dB

交叉极化鉴别率Cross-polar ratio

≥15dB@0º     ≥10dB@+/-60º

上第一副瓣抑制Sidelobe suppression for first sidelobe above horizon

15 dB

最大功率Maximum input power（W）

100

雷电保护Lightning protection

直流接地DC Ground

机械参数Mechanical Specifications

接头类型Input connector type

4-N母头  4-N Female

天线尺寸Dimensions-mm (Height/Width/Depth)

220*122*25

包装尺寸Packing size（mm）

 260*160*90

天线重量Antenna weight （kg）

0.37

天线罩材料Radome material

ABS

天线罩颜色Radome color

白色White

机械可调倾角Mechanical tilt（°）

0～10

工作温度Operating temperature（°c）

-40～60

极限风速Rated Wind Velocity（m/s）

60

抱杆直径Mounting hardware（mm）

￠30～￠50
