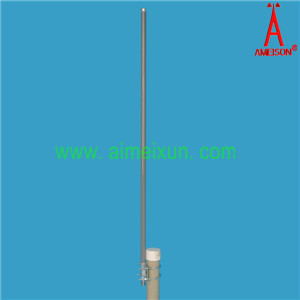

150MHz全向玻璃钢天线
|
AMXF-150-5 电气参数 Electrical Specifications |
|
|
频率范围 Frequency range（MHz） |
150±6 |
|
带宽 Bandwidth（MHz） |
12 |
|
增益 Gain（dBi） |
5 |
|
半功率波瓣宽度 Half-power beam width（°） |
H:360 V:55 |
|
电压驻波比VSWR |
≤1.5 |
|
输入阻抗Input Impedance（Ω） |
50 |
|
极化方式Polarization |
垂直Vertical |
|
最大功率 Maximum input power（W） |
100 |
|
雷电保护Lightning protection |
直流接地 DC Ground |
|
接头型号Input connector type |
N型母头或用户指定 N Female or Requested |
|
机械参数 Mechanical Specifications |
|
|
天线尺寸 Dimensions(mm) |
Φ20*1550 |
|
天线重量 Antenna weight（kg） |
0.65 |
|
工作温度 Operating temperature（°c） |
-40～60 |
|
极限风速Rated Wind Velocity（m/s） |
60 |
|
天线罩颜色Radome color |
灰色Gray |
|
安装方式Mounting way |
抱杆式Pole-holding |
|
抱杆直径 Mounting hardware（mm） |
￠35-￠50 |
