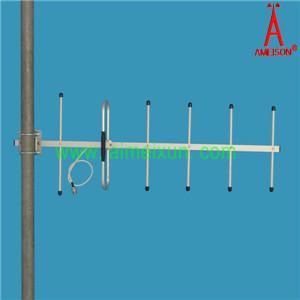

450MHz定向八木天线
|
AMXY-450-12 电气参数 Electrical Specifications |
|
|
频率范围 Frequency range（MHz） |
450-470 |
|
带宽 Bandwidth（MHz） |
20 |
|
增益 Gain（dBi） |
12 |
|
单元 Element |
6 |
|
半功率波瓣宽度 Half-power beam width（°） |
H：42 V：38 |
|
前后比Front-to-back ratio（dB） |
≥16 |
|
驻波比VSWR |
≤1.8 |
|
输入阻抗Input Impedance（Ω） |
50 |
|
极化方式Polarization |
水平或垂直Horizontal or Vertical |
|
最大功率 Maximum input power（W） |
100 |
|
雷电保护Lightning protection |
直流接地 DC Ground |
|
接头型号Input connector type |
N母头或其它N female or Requested |
|
机械参数 Mechanical Specifications |
|
|
天线尺寸Dimensions(mm) |
870*340*80 |
|
电缆长度 Cable length（m） |
0.3 |
|
天线重量 Antenna weight（kg） |
0.52 |
|
工作温度 Operating temperature（°c） |
-40～60 |
|
极限风速Rated Wind Velocity（m/s） |
60 |
|
夹码 Clamp |
U型U-shape |
|
抱杆直径 Mounting hardware（mm） |
Φ35～Φ50 |
