2.4Gmimo天线

产品名称:2.4G MIMO天线带腔体
应用Application
● 2.4 GHz WLAN 系统 2.4 GHz WLAN system
● 2.4 GHz ISM 频段 2.4GHz ISM band
●公共无线热点覆盖 Public wireless hot spot coverage
● WiFi 系统 Wi-Fi system
  • 产品描述

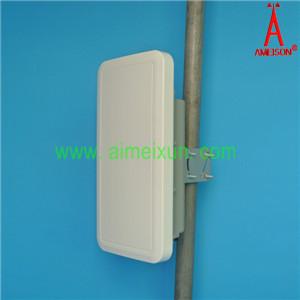

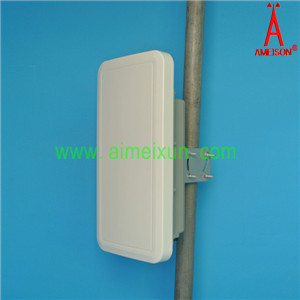

2.4G MIMO天线带腔体

2.4G Mimo Antenna with cavity

天线参数 Antenna Specifications

电气参数  Electrical Specifications

频率范围 Frequency rangeMHz

24002500

极化方式 Polarization

垂直和水平Vertical and Horizontal

增益 GaindBi

2×15

半功率波瓣宽度Half-power beam width°

H:60   V:14

前后比Front-to-back ratiodB

≥25

输入阻抗Input ImpedanceΩ

50

电压驻波比 VSWR

≤1.5

隔离度Isolation between portsdB

≥28

交叉极化鉴别率Cross-polar ratiodB

≥15@0º     ≥10@+/-60º

上第一副瓣抑制Sidelobe suppression for first sidelobe above horizondB

15

最大功率Maximum input powerW

100

雷电保护Lightning protection

直流接地DC Ground

机械参数Mechanical Specifications

腔体内空尺寸Cavity internal dimension(mm)

271*171*47

天线尺寸Dimensions-mm (Height/Width/Depth)

450*253*35

天线重量Antenna weight kg

0.52

天线罩材料Radome material

ABS

天线罩颜色Radome color

白色White

机械可调倾角Mechanical tilt°

010

工作温度Operating temperature°c

-4060

极限风速Rated Wind Velocitym/s

60

抱杆直径Mounting hardwaremm

3050
