790-960/1710-2690MHz电调天线

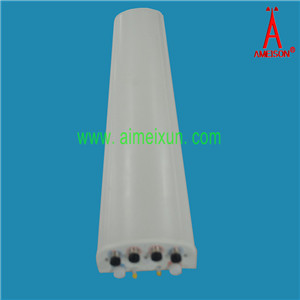

产品名称:790-2690MHz双频定向电调天线
应用Application:
●CDMA/GSM/WCDMA/DCS/PCS/PHS/3G/4G/WLAN/LTE系统
CDMA/GSM/WCDMA/DCS/PCS/PHS/3G/4G/WLAN/LTE system
● 无线通信和数据传输系统
Wireless communication and data transmission system
  • 产品描述

790-2690MHz双频定向电调天线

790-2690MHz Dual-Band Base Station Antenna

AMET-0809/1727DX6515/17-DE14/E8

电气参数  Electrical Specifications

频率范围 Frequency rangeMHz

790-880

870-960

1710-1880

1920-2170

2490-2690

极化方式 Polarization

±45º

º

±45º

±45º

±45º

±45º

增益 GaindBi

14.5

14.5

16.5

16.8

17

半功率波瓣宽度half-power beam width°

Hor:65

Vor:16

Hor:65

Vor: 15

Hor:65

Vor: 8

Hor:65

Vor: 7.7

Hor:65

Vor: 7.3

电气下倾角 Electrical downtilt(°)

014

014

08

08

08

前后比Front-to-back ratiodB

≥25

输入阻抗Input ImpedanceΩ

50

电压驻波比 VSWR

≤1.4

三阶互调 Intermodulation IM3(dBm)

 -107

隔离度Isolation between ports

28dB

交叉极化鉴别率Cross-polar ratio

≥15dB@0º     ≥10dB@+/-60º

上第一副瓣抑制Sidelobe suppression for first sidelobe above horizon

16 dB

最大功率Maximum input powerW

250

100

雷电保护Lightning protection

直流接地DC Ground

机械参数Mechanical Specifications

接头类型Input connector type

4×7/16DIN female

接口位置 Connector position

底部 Bottom

天线尺寸Dimensions-mm (mm)

1505×280×140

包装尺寸Packing sizemm

 1770×320×225

天线重量Antenna weight Kg

15.5

包装重量 Packing weight (Kg)

22

天线罩材料Radome material

UPVC

机械可调倾角Mechanical tilt°

010

工作温度Operating temperature°c

-4060

极限风速Rated Wind Velocitym/s

60

抱杆直径Mounting hardwaremm

50115
