基站/直放站/扇区天线

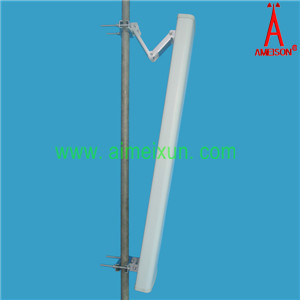

产品名称:1420-1530MHz定向板状天线
应用Application:
● 1420-1530 MHz无线通信和数据传输系统
●1420-1530 MHz Wireless communication and
data transmission system
  • 产品描述

1420-1530MHz定向板状天线

1420-1530MHz Directional Panel Antenna

AMXP-1415S-D17L65X

电气参数  Electrical Specifications

频率范围 Frequency range

14201530

极化方式 Polarization

 ±45º

增益 GaindBi

17

半功率波瓣宽度half-power beam width

H:65   V:7

前后比Front-to-back ratiodB

≥25

输入阻抗Input ImpedanceΩ

50

隔离度Isolation between ports

≥28dB

交叉极化鉴别率Cross-polar ratio

≥15dB@0º     ≥10dB@+/-60º

上第一副瓣抑制Sidelobe suppression for first sidelobe above horizon

15 dB

电压驻波比 VSWR

≤1.5

最大功率Maximum input powerW

200

雷电保护Lightning protection

直流接地DC Ground

机械参数Mechanical Specifications

接头类型Input connector type

4-7/16 DIN母头4-7/16DIN Female

天线尺寸Dimensions-mm (Height/Width/Depth)

1520*280*80

包装尺寸Packing sizemm

1570*320*160

天线重量Antenna weight kg

11

天线罩材料Radome material

UPVC

天线罩颜色Radome color

灰色Gray

机械可调倾角Mechanical tilt°

010

工作温度Operating temperature°c

-4060

极限风速Rated Wind Velocitym/s

60

抱杆直径Mounting hardwaremm

3590
