基站/直放站/扇区天线

产品名称:428-438MHz定向板状天线
应用Application:
● 433MHz系统 433MHz system
Wireless communication and data transmission system
  • 产品描述

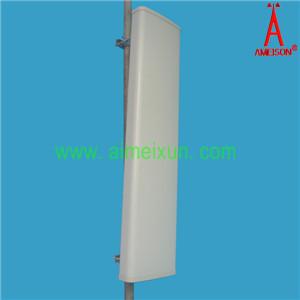

 428-438MHz定向板状天线

428-438MHz Directional Panel Antenna

AMXP-433V-D11L90

电气参数  Electrical Specifications

频率范围 Frequency rangeMHz

433±5

极化方式 Polarization

垂直 Vertical

增益 GaindBi

11

半功率波瓣宽度half-power beam width°

H:90   V:30

前后比Front-to-back ratiodB

≥23

输入阻抗Input ImpedanceΩ

50

上第一副瓣抑制Sidelobe suppression for first sidelobe above horizondB

15

电压驻波比 VSWR

≤1.5

最大功率Maximum input powerW

400

雷电保护Lightning protection

直流接地DC Ground

机械参数Mechanical Specifications

接头类型Input connector type

N母头  N Female

天线尺寸Dimensions-mm (Height/Width/Depth)

1200*280*80

包装尺寸Packing sizemm

1250*330*170

天线重量Antenna weight kg

8

天线罩材料Radome material

UPVC

天线罩颜色Radome color

灰色Gray

机械可调倾角Mechanical tilt°

010

工作温度Operating temperature°c

-4060

极限风速Rated Wind Velocitym/s

60

抱杆直径Mounting hardwaremm

3590
