产品名称:5725-5850MHz定向板状天线
应用Application:
● 5.8 GHz WLAN 系统 5.8 GHz WLAN system
● 5.8 GHz ISM 频段 5.8 GHz ISM band
●公共无线热点覆盖 Public wireless hot spot coverage
  • 产品描述

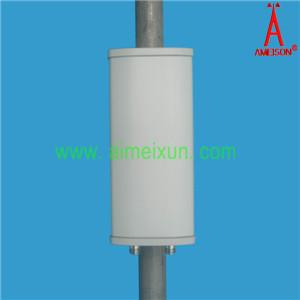

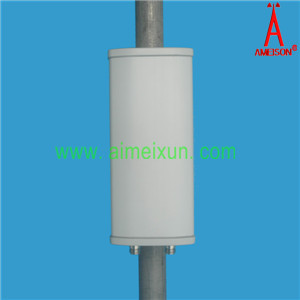

 5725-5850MHz定向板状天线

5725-5850MHz Directional Panel Antenna

AMXP-5800S-D14L90

电气参数  Electrical Specifications

频率范围 Frequency rangeMHz

57255850

极化方式 Polarization

 ±45º

增益 GaindBi

2×14

半功率波瓣宽度half-power beam width°

H:90   V:14

前后比Front-to-back ratiodB

≥23

输入阻抗Input ImpedanceΩ

50

电压驻波比 VSWR

≤1.5

隔离度Isolation between ports

≥28dB

交叉极化鉴别率Cross-polar ratio

≥15dB@0º     ≥10dB@+/-60º

上第一副瓣抑制Sidelobe suppression for first sidelobe above horizon

15 dB

最大功率Maximum input powerW

200

雷电保护Lightning protection

直流接地DC Ground

机械参数Mechanical Specifications

接头类型Input connector type

2-N母头  2-N Female

天线尺寸Dimensions-mm (Height/Width/Depth)

260*114*54

包装尺寸Packing sizemm

 300*130*110

天线重量Antenna weight kg

2.2

天线罩材料Radome material

UPVC

天线罩颜色Radome color

灰色Gray

机械可调倾角Mechanical tilt°

010

工作温度Operating temperature°c

-4060

极限风速Rated Wind Velocitym/s

60

抱杆直径Mounting hardwaremm

3550
