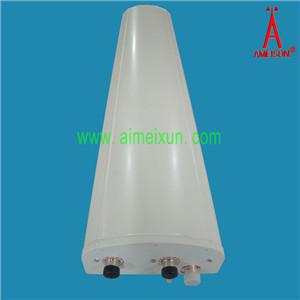

790-960MHz定向电调天线
790-960MHz Base Station Antenna AMET-0809X6515-DE14 电气参数 Electrical Specifications 频率范围 Frequency range（MHz） 790-880 870-960 极化方式 Polarization ±45º ±45º 增益 Gain（dBi） 14.5 14.5 半功率波瓣宽度half-power beam width（°） Hor:65 Vor:16 Hor:65 Vor: 15 电气下倾角 Electrical downtilt(°) 0～14 0～14 前后比Front-to-back ratio（dB） ≥25 输入阻抗Input Impedance（Ω） 50 电压驻波比 VSWR ≤1.5 三阶互调 Intermodulation IM3(dBm) ≤ -107 隔离度Isolation between ports ≥28dB 交叉极化鉴别率Cross-polar ratio ≥15dB@0º ≥10dB@+/-60º 上第一副瓣抑制Sidelobe suppression for first sidelobe above horizon ≥16 dB 最大功率Maximum input power（W） 250 雷电保护Lightning protection 直流接地DC Ground 机械参数Mechanical Specifications 接头类型Input connector type 2×7/16DIN female 接口位置 Connector position 底部 Bottom 天线尺寸Dimensions-mm (mm) 1415×280×140 包装尺寸Packing size（mm） 1680×310×225 天线重量Antenna weight （Kg） 13.6 包装重量 Packing weight (Kg) 20.8 天线罩材料Radome material UPVC 机械可调倾角Mechanical tilt（°） 0～10 工作温度Operating temperature（°c） -40～60 极限风速Rated Wind Velocity（m/s） 60 抱杆直径Mounting hardware（mm） ￠50～￠115
