2300-2700MHz基站天线

产品名称:2300-2700MHz定向板状天线
应用Application:
● 2.3/2.7 GHz WLAN 系统 2.3/2.7 GHz WLAN system
● 2.3/2.7 GHz ISM 频段 2.3/2.7 GHz ISM band
●公共无线热点覆盖 public wireless hot spot coverage
● WiFi 系统 Wi-Fi system
  • 产品描述

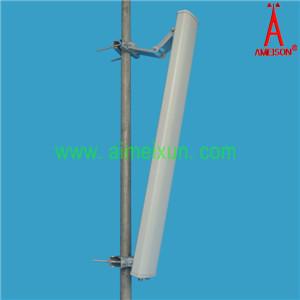

2300-2700MHz定向板状天线

2300-2700MHz Directional Panel Antenna

AMXP-2327VH-D19L90

电气参数 Electrical Specifications

频率范围 Frequency rangeMHz

23002700

极化方式 Polarization

垂直和水平 Vertical and Horizontal

增益 GaindBi

219

半功率波瓣宽度half-power beam width

H:90 V:4

前后比Front-to-back ratiodB

≥23

输入阻抗Input ImpedanceΩ

50

电压驻波比 VSWR

≤1.5

隔离度Isolation between portsdB

≥28

交叉极化鉴别率Cross-polar ratiodB

≥15@0 ≥10@+/-60

上第一副瓣抑制Sidelobe suppression for first sidelobe above horizondB

15

最大功率Maximum input powerW

200

雷电保护Lightning protection

直流接地DC Ground

机械参数Mechanical Specifications

接头类型Input connector type

2-N母头 2-N Female

天线尺寸Dimensions-mm (Height/Width/Depth)

1840*114*54

包装尺寸Packing sizemm

1900*155*145

天线重量Antenna weight kg

9

天线罩材料Radome material

UPVC

天线罩颜色Radome color

灰色Gray

机械可调倾角Mechanical tilt

010

工作温度Operating temperaturec

-4060

极限风速Rated Wind Velocitym/s

60

抱杆直径Mounting hardwaremm

3575
