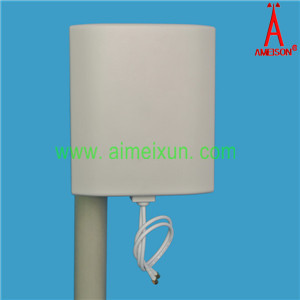

1710-2700MHz定向板状天线
1710-2700MHz Directional Panel Antenna
|
AMXW-1727VH-9 电气参数 Electrical Specifications |
|
|
频率范围 Frequency range（MHz） |
1710～2700 |
|
极化方式 Polarization |
垂直和水平 Vertical and Horizontal |
|
增益 Gain（dBi） |
2×9 |
|
半功率波瓣宽度half-power beam width（°） |
H:70 V:55 |
|
前后比Front-to-back ratio（dB） |
≥25 |
|
输入阻抗Input Impedance（Ω） |
50 |
|
电压驻波比 VSWR |
≤1.5 |
|
隔离度Isolation between ports |
≥28dB |
|
电下倾角Remote tilt（°） |
0 |
|
交叉极化鉴别率Cross-polar ratio |
≥15dB@0º ≥10dB@+/-60º |
|
上第一副瓣抑制Sidelobe suppression for first sidelobe above horizon |
15 dB |
|
最大功率Maximum input power（W） |
50 |
|
雷电保护Lightning protection |
直流接地DC Ground |
|
机械参数Mechanical Specifications |
|
|
接头类型Input connector type |
2-SMA公头 2-SMA Male |
|
天线尺寸Dimensions-mm (Height/Width/Depth) |
225*195*47 |
|
天线重量Antenna weight （kg） |
0.45 |
|
天线罩材料Radome material |
ABS |
|
天线罩颜色Radome color |
白色 White |
|
工作温度Operating temperature（°c） |
-40～60 |
|
极限风速Rated Wind Velocity（m/s） |
60 |
|
抱杆直径Mounting hardware（mm） |
￠35～￠50 |
