2.4Gmimo天线

产品名称:2.4G MIMO天线
应用Application
● 2.4 GHz WLAN 系统 2.4 GHz WLAN system
● 2.4 GHz ISM 频段 2.4GHz ISM band
●公共无线热点覆盖 Public wireless hot spot coverage
● WiFi 系统 Wi-Fi system
  • 产品描述

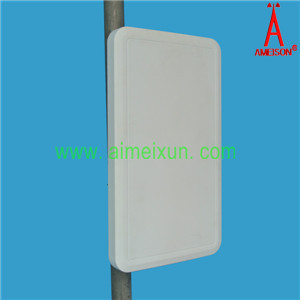

2.4G MIMO天线



2.4G Mimo Antenna

AMXW-2425V2H2-D15L60

电气参数  Electrical Specifications

频率范围 Frequency rangeMHz

24002500

极化方式 Polarization

垂直和水平Vertical and Horizontal

增益 GaindBi

4×15

半功率波瓣宽度Half-power beam width°

H:60   V:14

前后比Front-to-back ratiodB

≥25

输入阻抗Input ImpedanceΩ

50

电压驻波比 VSWR

≤1.5

隔离度Isolation between ports

≥28dB

交叉极化鉴别率Cross-polar ratio

≥15dB@0º     ≥10dB@+/-60º

上第一副瓣抑制Sidelobe suppression for first sidelobe above horizon

15 dB

最大功率Maximum input powerW

100

雷电保护Lightning protection

直流接地DC Ground

机械参数Mechanical Specifications

接头类型Input connector type

4-N母头  4-N Female

天线尺寸Dimensions-mm (Height/Width/Depth)

450*253*35

包装尺寸Packing sizemm

 485*280*70

天线重量Antenna weight kg

1.6

天线罩材料Radome material

ABS

天线罩颜色Radome color

白色White

机械可调倾角Mechanical tilt°

010

工作温度Operating temperature°c

-4060

极限风速Rated Wind Velocitym/s

60

抱杆直径Mounting hardwaremm

3550
